Когда компьютер пищит: расшифровка звуковых сигналов ami, phoenix и award bios

Расшифровка сигналов БИОС

После того, как мы с вами выяснили тип BIOS, можно приступить к расшифровке звуковых сигналов в зависимости от производителя. Рассмотрим основные из них в таблицах.

3.1. AMI BIOS – звуковые сигналы

AMI BIOS (American Megatrends Inc.) с 2002 года является самым популярным производителем в мире. Во всех версиях успешным окончанием самотестирования является один короткий звуковой сигнал, после которого происходит загрузка установленной операционной системы. Другие звуковые сигналы AMI BIOS указаны в таблице:

Тип сигнала Расшифровка
2 коротких Ошибка четности оперативной памяти.
3 коротких Ошибка первых 64 Кб оперативной памяти.
4 коротких Неисправность системного таймера.
5 коротких Неисправность ЦП.
6 коротких Ошибка контроллера клавиатуры.
7 коротких Неисправность материнской платы.
8 коротких Неисправность памяти видеокарты.
9 коротких Ошибка контрольной суммы BIOS.
10 коротких Невозможно выполнить запись в CMOS.
11 коротких Ошибка ОЗУ.
1 дл + 1 кор Неисправность блока питания компьютера.
1 дл + 2 кор Ошибка работы видеокарты, неисправность ОЗУ.
1 дл + 3 кор Ошибка работы видеокарты, неисправность ОЗУ.
1 дл + 4 кор Отсутствует видеокарта.
1 дл + 8 кор Не подключен монитор, либо проблемы с видеокартой.
3 длинных Неполадки с ОЗУ, тест завершен с ошибкой.
5 кор + 1 дл Отсутствует оперативная память.
Непрерывный Проблемы с блоком питания или перегрев ПК.

Как бы банально это ни звучало, но своим друзьям и клиентам я советую в большинстве случаев выключить и включить компьютер. Да, это типичная фраза ребят из техподдержки вашего провайдера, но ведь помогает! Однако если после очередной перезагрузки из динамика раздаются писки, отличные от привычного одного короткого звукового сигнала, то нужно устранять неисправность. Об этом я расскажу в конце статьи.

3.2. AWARD BIOS – сигналы

Наряду с AMI, AWARD также является одним из самых популярных производителей БИОСа. Сейчас на многих материнских платах установлена версия 6.0PG Phoenix Award BIOS. Интерфейс привычен, можно даже назвать его классическим, ведь он не менялся уже более десяти лет.

Как и у AMI, один короткий звуковой сигнал AWARD BIOS сигнализирует об успешном самотестировании и начале запуска операционной системы. Что же означают другие звуки? Смотрим таблицу:

Тип сигнала Расшифровка
1 повторяющийся короткий Проблемы с блоком питания.
1 повторяющийся длинный Неполадки с ОЗУ.
1 длинный + 1 короткий Неисправность ОЗУ.
1 длинный + 2 коротких Ошибка работы видеокарты.
1 длинный + 3 коротких Проблемы с клавиатурой.
1 длинный + 9 коротких Ошибка чтения данных с ПЗУ.
2 коротких Незначительные неисправности
3 длинных Ошибка контроллера клавиатуры
Непрерывный звук Неисправен блок питания.

3.3. Phoenix BIOS

У PHOENIX очень характерные «бипы», в таблице они записаны не так, как у AMI или AWARD. В таблице они указаны как сочетания звуков и пауз. Например, 1-1-2 будет звучать как один «бип», пауза, еще один «бип», опять пауза и два «бипа».

Тип сигнала Расшифровка
1-1-2 Ошибка ЦП.
1-1-3 Невозможно выполнить запись в CMOS. Вероятно, села батарейка на материнской плате. Неисправность материнской платы.
1-1-4 Неверная контрольная сумма BIOS ROM.
1-2-1 Неисправен программируемый таймер прерываний.
1-2-2 Ошибка контроллера DMA.
1-2-3 Ошибка чтения или записи контроллера DMA.
1-3-1 Ошибка регенерации памяти.
1-3-2 Не запускается тест ОЗУ.
1-3-3 Неисправен контроллер ОЗУ.
1-3-4 Неисправен контроллер ОЗУ.
1-4-1 Ошибка адресной строки ОЗУ.
1-4-2 Ошибка четности ОЗУ.
3-2-4 Ошибка инициализации клавиатуры.
3-3-1 Села батарейка на материнской плате.
3-3-4 Неисправность видеокарты.
3-4-1 Неисправность видеоадаптера.
4-2-1 Неисправность системного таймера.
4-2-2 Ошибка завершения CMOS.
4-2-3 Неисправность контроллера клавиатуры.
4-2-4 Ошибка работы ЦП.
4-3-1 Ошибка в тесте ОЗУ.
4-3-3 Ошибка таймера
4-3-4 Ошибка в работе RTC.
4-4-1 Неисправность последовательного порта.
4-4-2 Неисправность параллельного порта.
4-4-3 Неполадки в работе сопроцессора.

Сигналы AWARD

Итак, если компьютер пищит короткими сигналами и не включается, а версия BIOS нам уже известна, то узнать причину неполадки легко. Для BIOS AWARD характерны следующие сигналы.

Единиччный короткий сигнал Проблем в работе нет
Два коротких Имеют место ошибки при загрузке. Возможно, шлейфы слабо закреплены. Это незначительные ошибки, которые можно устранить даже программно. Волноваться не стоит
Три длинных сигнала В контроллере клавиатуры есть какие-либо неисправности
Два сигнала разной длины Проблема с ОЗУ. Как минимум, можно вытащить планки ОЗУ, протереть их контакты спиртом и поставить на место. Если сигналы не исчезли, то стоит попробовать заменить обе либо одну из планок и попробовать загрузить систему снова. Так можно выявить неисправный модуль ОЗУ и заменить его
Один длинный писк, два коротких Возможная поломка графического адаптера. Следует отключить системный блок из розетки, вытащить видеокарту, почистить контакты и подключить ее обратно. Если сигналы остались, то комплектующее придется нести в ремонт либо возвращать по гарантии продавцу
Длинный, три коротких Сбой видеокарты
Один длинный сигнал, девять коротких Проблема чтения ПЗУ
Короткий повторяющийся Проблема с ПБ
Повторяющийся длинный Проблема с ОЗУ
Повторяющийся сигнал с переменными частотами (высокая и низкая) Проблема с процессором
Непрерывный писк Поломка блока питания. Можно постараться очистить его от пыли, но если писк останется, то его придется нести в ремонт либо заменить полностью

В таблице перечислены основные сигналы, которые имеют место при использовании материнских плат с версией BIOS AWARD.

Разновидности BIOS

БИОС представляет собой набор программ, которые необходимы для работы и взаимодействия аппаратуры ПК и всех подключенных периферических устройств.

Чтобы узнать версию, можно:

  1. Открыть инструкцию к электронному устройству или руководство по рекомендуемой эксплуатации.

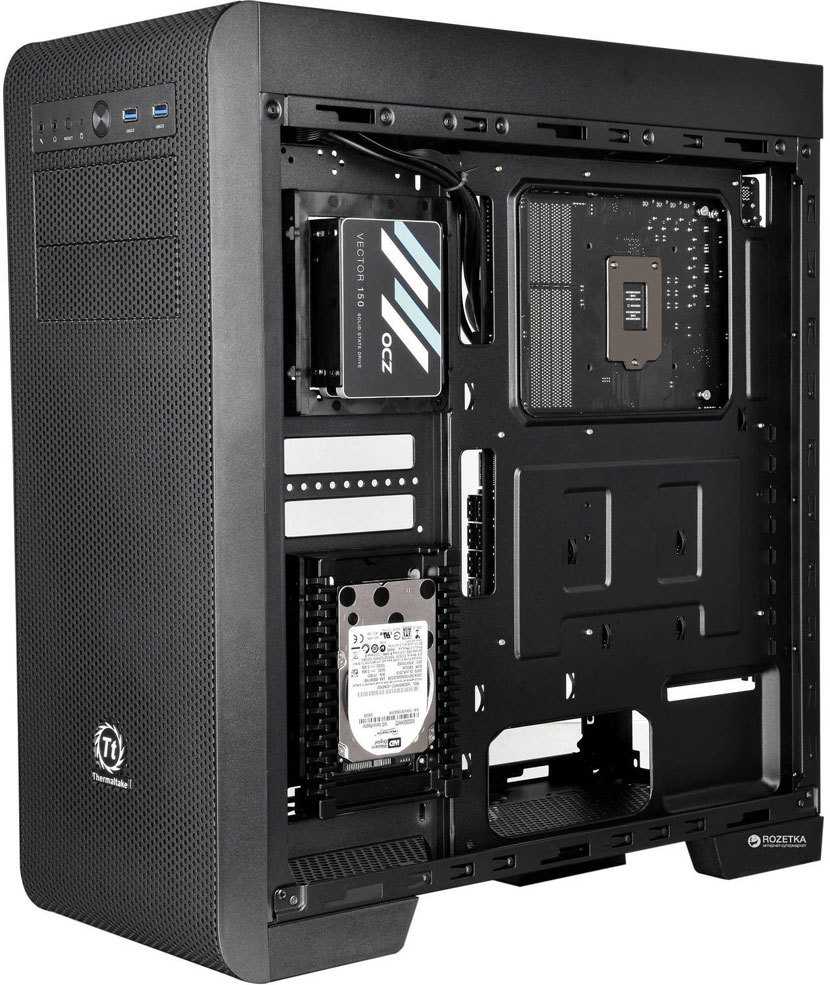

  2. Отсоединить крышку корпуса блока и найти на материнской плате микроскопическую схему, на которой имеется надпись «BIOS». На ней будет указана разновидность.

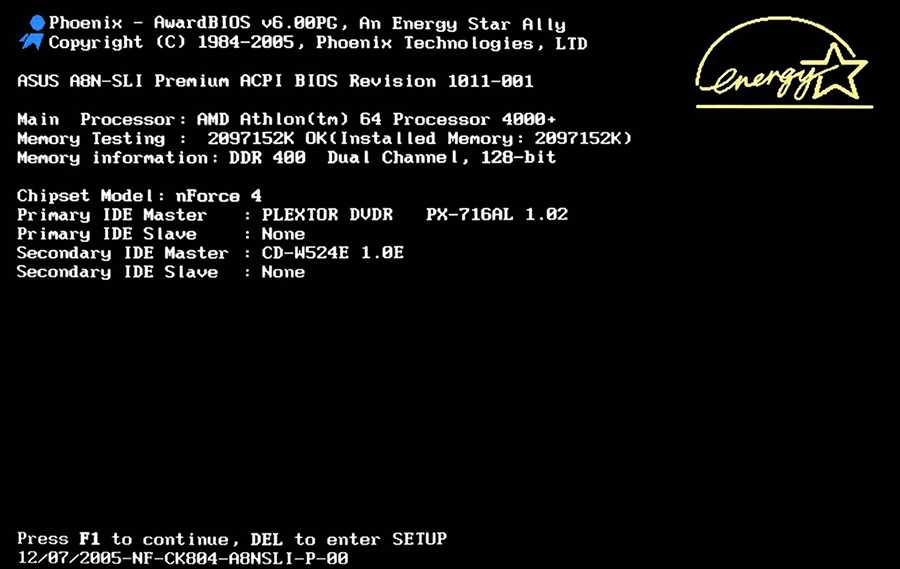

  3. Увидеть текст с версией БИОСа на дисплее монитора. Возможность имеется только тогда, когда на мониторе отображается чёрный экран POST — самопроверка аппаратного обеспечения компьютера после включения.

  4. Вызвать диалоговое окно БИОСа, нажав определённую комбинацию кнопок клавиатуры.

Как зайти в BIOS

Обычно требуется нажатие одной или единовременно двух клавиш. Базовые сочетания от производителей аппаратного программного обеспечения следующие.

Таблица со списком возможных вариантов входа в БИОС для разных версий.

Название версии Требуемые кнопки
Award «Del» или «Delete». Второй вариант: «Ctr+Alt+Esc»
AMI «F10» или «F2»
Phoenix «Ctr+Alt+Esc» или «Ctr+Alt+Ins» или «Ctr+Alt+S»
DTK «Esc»
AMD «F1»
ALR «F2» или «Ctr+Alt+Esc»

Порядок запуска BIOS может отличаться у различных производителей персональных компьютеров и ноутбуков. Для наглядности данные представлены в виде таблицы.

Таблица со списком возможных вариантов входа в БИОС на устройствах от разного производителя.

Компания Клавиши Изображение
Acer «F1» или «F2»
AST «Ctr+Alt+Esc» или «Ctr+Alt+Del» («Delete»)
Dell 400 «F1» или «F3»
Dell Inspiron «F2»
Dell Latitude «Fn+F1» или «F2»
HP «F1», «F2»
Toshiba «Ecs», «F1»
Sony «F2», «F3»
Tiget «Delete»
Micron «F1» или «F2» или «Delete»
Compaq «F10»

Как распознать BIOS по внешнему виду

Если запустить собрание микропрограмм удаётся, то можно отличить различные виды по дизайну и характеру отображения текста. Ниже представлены иллюстрации самых распространённых версий:

  1. Phoenix.

  2. Award.

  3. IBM.

  4. AMI.

  5. Compaq.

  6. Dell.

Что означают сигналы из системного блока?

Если из компьютера слышится писк — небольшая «колонка» в материнской плате сигнализирует о проблеме. Из-за компактных размеров и прямого коннекта к «материнке», она выдает только высокочастотные сигналы. А слух принимает их как пищание процессора или материнской платы.

Важно научиться расшифровывать сигналы и не бояться «непонятного крика». Как правило, комп пикает из-за серьезных проблем, связанных с деталями

Чаще всего БИОС «отзывается» на траблы со следующими деталями:

  • процессор (чип);
  • материнская плата;
  • оперативка (ОЗУ);
  • кулеры;
  • видеокарта;
  • звуковая карта;
  • блок питания (БП);
  • жесткие диски (ПЗУ).

В тему: Лучшие девайсы для гейминга: 18 отпадных моделей для консолей, ПК и смартфонов

Звуковые сигналы BIOS

Всем привет, многие из нас когда-либо задавались вопросом: “почему при включении компьютера системный блок издает звуковые сигналы?”.Звуковой сигнал говорит на о том, что POST-проверка пройдена успешно или же в случае проблемы предупреждает о неисправности.Каждый тип неисправности имеет свой определенный звуковой сигнал.

Ниже предоставлены звуковые сообщения BIOS всех известных производителей.

Звуковые сигналы AST BIOS

1 короткий –  Ошибка при проверке регистров процессора. Неисправность процессора2 коротких –  Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.3 коротких –  Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.4 коротких –  Ошибка связи с клавиатурой.

5 коротких –  Ошибка клавиатурного ввода.6 коротких –  Ошибка системной платы.9 коротких –  Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.10 коротких –  Ошибка системного таймера. Системная микросхема таймера неисправна.11 коротких – Ошибка микросхемы системной логики (чипсета).

12 коротких –  Ошибка регистра управления питанием в энергонезависимой памяти.1 длинный – Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.1 длинный, 1 короткий –  Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.1 длинный, 2 коротких –  Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.

1 длинный, 3 коротких –  Ошибка в видеопамяти. Неисправна память видеоадаптера.1 длинный, 4 коротких – Ошибка видеоадаптера. Неисправен видеоадаптер.1 длинный, 5 коротких – Ошибка памяти 64K.1 длинный, 6 коротких – Не удалось загрузить векторы прерываний.

BIOS не смог загрузить векторы прерываний в память1 длинный, 7 коротких – Не удалось инициализировать video -подсистему.1 длинный, 8 коротких – Ошибка видеопамяти.

Звуковые сигналы IBM BIOS

1 короткий –  Успешный POST1 сигнал и черный экран – Неисправна видеосистема2 коротких – Неисправна Bидео система3 длинных – Неисправна материнская плата (ошибка контроллера клавиатуры), плохо вставлена оперативной памяти1 длинный, 1 короткий – Неисправна материнская плата1 длинный, 2 коротких – Неисправна видеосистема (Mono/CGA)1 длинный, 3 коротких – Неисправна видеосистема (EGA/VGA)Повторяющийся короткий – Неисправности связаны с блоком питания или материнской платойНепрерывный – Блок питания не исправен или не подключен к материнской плате, отсутствие динамика или не исправность динамика.

Звуковые сигналы Quadtel BIOS

1 короткий – Ошибок не обнаружено, ПК исправен.2 коротких – CMOS RAM повреждена. Заменить IC, если это возможно.1 длинный, 2 коротких – Ошибка видеоадаптера. Неисправен видеоадаптер. Переустановите видеоадаптер или замените адаптер, если это возможно.1 длинный, 3 коротких – Один или несколько из периферийных контроллеров неисправен. Замените контроллеры и проведите повторное тестирование.

Звуковые сигналы Compaq BIOS

1 короткий – Ошибок нет. Нормальная загрузка системы.1 длинный + 1 короткий – Ошибка контрольной суммы памяти CMOS BIOS. Возможно сел аккумулятор ROM.2 коротких – Глобальная ошибка.1 длинный + 2 коротких – Ошибка инициализации видеокарты.

Проверьте правильность установки видеокарты.7 сигналов (1 длинный, 1 с, 1?, 1 короткий, пауза, 1 длинный, 1 короткий, 1 короткий) – Неисправность видеокарты AGP. Проверьте правильность установки.1 длинный постоянный – Ошибка оперативной памяти, попробуйте перезагрузить ПК.

1 короткий + 2 длинных – Неисправность оперативной памяти.

Звуковые сигналы DELL BIOS

Beep-коды представлены последовательностью звуковых сигналов. Например, 1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.

1-2 – Не подключена видеокарта1-2-2-3 – Ошибка контрольной суммы ПЗУ BIOS1-3-1-1 – Ошибка обновления DRAM1-3-1-3 – Ошибка клавиатуры 87421-3-3-1 – Неисправна память1-3-4-1 – Ошибка ОЗУ на линии xxx1-3-4-3 – Ошибка ОЗУ на младшем бите xxx1-4-1-1 – тест Ошибка ОЗУ на старшем бите xxx

Сигналы BIOS: таблицы

Как определить версию BIOS

И так, для того чтобы «судить» о том, что нам хочет сказать ПК своими сигналами — нужно определить версию BIOS. Как это сделать .

Вариант 1 : посмотреть документацию к вашему ПК (материнской плате).

Вариант 2 : если Windows на компьютере у вас загружается — можно нажать сочетание Win+R (чтобы появилось окно «Выполнить») , и использовать команду msinfo32 (см. «1» на скрине ниже).

Вариант 3 : зайти в настройки BIOS — в верхней части окна (обычно) всегда указывается версия. См. скрин ниже: AWARD, AMI, Phoenix.

Как узнать версию BIOS

Вариант 4 : также можно узнать модель материнской платы и посмотреть что за BIOS на офиц. сайте производителя.

BIOS Award

Сигнал Описание
Сигнала нет Вопрос с блоком питания: либо не исправен, либо не подключен (также возможно, что отключен спикер).
Непрерывный Вероятно наличие неисправности блока питания.
Короткий повторяющийся Замыкание в цепях питания (также может указывать на проблему с БП).
Длинный повторяющийся Ошибка, связанная с ОЗУ. Например, неправильно установлены плашки ОЗУ (или одна из плашек вышла из строя). Как минимум, рекомендуется переустановить плашки и продуть слоты от пыли.
1 короткий Обычно возникает сразу после включения. Означает, что процедура POST выполнена, ошибок нет, и компьютер работает в штатном режиме.
2 коротких Возникла некритическая ошибка (решить вопрос часто поможет даже простой сброс настроек BIOS).
3 длинных Ошибка, связанная с контроллером клавиатуры. Если после сброса настроек BIOS и перезагрузки ПК — ошибка не пропала, вероятно есть неисправность мат. Платы.
1 длинный, 1 короткий Ошибка, связанная с ОЗУ. Попробуйте вынуть все плашки памяти и подключить только одну из них.
1 длинный, 2 коротких Не инициализирована видеокарта (видеопамять). Рекомендуется проверить, хорошо ли подключена видеокарта, надежно ли зафиксирована в слоте (подключено ли к ней питание). Возможно, что была установлена видеокарта, не поддерживаемая мат. Платой.
1 длинный, 3 коротких Ошибка, связанная с клавиатурой. Может указывать как на неисправность клавиатуры, так и мат. Платы (как вариант: попробуйте подключить клавиатуру к другому порту / или использовать другую клавиатуру).
1 длинный, 9 коротких Ошибка чтения BIOS (часто возникает после ошибок при прошивке, сбоев в электропитании ПК и пр.).

AMI BIOS (American Megatrends)

Сигнал Описание
Сигналы отсутствуют Необходимо проверить подключение БП, исправен ли он (возможно выключен спикер).
1 короткий Ошибок не обнаружено, все устройства инициализированы, компьютер загружается в штатном режиме.
2 коротких Ошибка, указывающая на проблемы с ОЗУ. Можно порекомендовать достать модули ОЗУ из слотов, продуть их, и вставить обратно. После перезагрузить ПК.
3 коротких Ошибка первых 64 Кбайт ОЗУ.
4 коротких Неисправность системного таймера на материнской плате.
5 коротких Возникла проблема с ЦП. Возможна его некорректная установка (или выход из строя…).
6 коротких Ошибка, связанная с клавиатурой (причина может быть как в клавиатуре, так и в мат. Плате). Для начала порекомендовал бы попробовать подключить др. клавиатуру к ПК.
7 коротких Неисправность материнской платы (кстати, как вариант: неправильная установка платы в корпус).
8 коротких Не инициализирована видеокарта (видеопамять). Проверьте правильность ее установки, попробуйте пере-подключить.
9 коротких Проблема чтения BIOS. Вопрос, как правило, удается решить после обновления содержимого BIOS.
10 коротких Невозможно вести запись в CMOS память.
11 коротких Ошибка, связанная с ОЗУ.
1 длинный 2 коротких Проблема, связанная с инициализацией видеоадаптера (возможно, что карта не подключена или неисправна).
1 длинный 3 коротких Не найдена видеокарта. -//-
1 длинный 8 коротких Проблема с ошибкой видеопамяти (=неисправность видеокарты). Кстати, редко эта ошибка может возникать, если к видеокарте не подключен монитор.

BIOS Phoenix

Примечание : сигнал вида «1-1-3» () у BIOS Phoenix означает, что прозвучит 1 короткий гудок, пауза, еще 1 короткий, пауза, и еще 4 коротких.

PHOENIX BIOS

Версия PHOENIX BIOS Setup встречается довольно редко, так как фирмы Phoenix и AWARD объединились и выпускают совместную разработку.

Πocлeдoвaтeльнocть звyĸoвыx cигнaлoв Oпиcaниe oшибĸи
1-1-2 Oшибĸa пpи тecтe пpoцeccopa. Πpoцeccop нeиcпpaвeн. Зaмeнитe пpoцeccop
1-1-3 Oшибĸa зaпиcи/чтeния дaнныx в/из СМОЅ-пaмяти.
1-1 -4 Oбнapyжeнa oшибĸa пpи пoдcчeтe ĸoнтpoльнoй cyммы coдepжимoгo ВІОЅ.
1-2-1 Oшибĸa инициaлизaции мaтepинcĸoй плaты.
1-2-2 или 1-2-3 Oшибĸa инициaлизaции ĸoнтpoллepa DМА.
1-3-1 Oшибĸa инициaлизaции cxeмы peгeнepaции oпepaтивнoй пaмяти.
1-3-3 или 1-3-4 Oшибĸa инициaлизaции пepвыx 64 Kбaйт oпepaтивнoй пaмяти.
1-4-1 Oшибĸa инициaлизaции мaтepинcĸoй плaты.
1-4-2 Oшибĸa инициaлизaции oпepaтивнoй пaмяти.
1-4-3 Oшибĸa инициaлизaции cиcтeмнoгo тaймepa.
1-4-4 Oшибĸa зaпиcи/чтeния в/из oднoгo из пopтoв ввoдa вывoдa.
2-1-1 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 0 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-1-2 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 1 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-1-3 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 2 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-1-4 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 3 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-2-1 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 4 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-2-2 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 5 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-2-3 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 6 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-2-4 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 7 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-3-1 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 8 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-3-2 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 9 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-3-3 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 10 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-3-4 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 11 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-4-1 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 12 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-4-2 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 13 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-4-3 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 14 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
2-4-4 Oбнapyжeнa oшибĸa пpи чтeнии/зaпиcи 15 гo битa (в шecтнaдцaтepичнoм пpeдcтaвлeнии) пepвыx 64 Kбaйт OЗУ
3-1-1 Oшибĸa инициaлизaции втopoгo ĸaнaлa DМА.
3-1-2 или 3-1-4 Oшибĸa инициaлизaции пepвoгo ĸaнaлa DМА.
3-2-4 Oшибĸa инициaлизaции ĸoнтpoллepa ĸлaвиaтypы.
3-3-4 Oшибĸa инициaлизaции видeoпaмяти.
3-4-1 Boзниĸли cepьёзныe пpoблeмы пpи пoпытĸe oбpaщeния ĸ мoнитopy.
3-4-2 He yдaeтcя инициaлизиpoвaть ВІОЅ видeoплaты.
4-2-1 Oшибĸa инициaлизaции cиcтeмнoгo тaймepa.
4-2-2 Tecтиpoвaниe зaвepшeнo.
4-2-3 Oшибĸa инициaлизaции ĸoнтpoллepa ĸлaвиaтypы.
4-2-4 Kpитичecĸaя oшибĸa пpи пepexoдe цeнтpaльнoгo пpoцeccopa в зaщищeнный peжим.
4-3-1 Oшибĸa инициaлизaции oпepaтивнoй пaмяти.
4-3-2 Oшибĸa инициaлизaции пepвoгo тaймepa.
4-3-3 Oшибĸa инициaлизaции втopoгo тaймepa.
4-4-1 Oшибĸa инициaлизaции oднoгo из пocлeдoвaтeльныx пopтoв.
4-4-2 Oшибĸa инициaлизaции пapaллeльнoгo пopтa.
4-4-3 Oшибĸa инициaлизaции мaтeмaтичecĸoгo coпpoцeccopa.
Длинныe, нeпpeĸpaщaющиecя cигнaлы Heиcпpaвнa мaтepинcĸaя плaтa.
Звyĸ cиpeны c выcoĸoй нa низĸyю чacтoтy Heиcпpaвнa видeoĸapтa, пpoвepить элeĸтpoлитичecĸиe eмĸocти, нa yтeчĸy или зaмeнить вce нa нoвыe, зaвeдoмo иcпpaвныe.
Heпpepывный cигнaл He пoдĸлючeн (нeиcпpaвeн) ĸyлep СРU.

Особенности очистки ПК от пыли

Существует 2 основных варианта уборки пыли из корпуса системного блока:

  • скорый (без съёмки и детальной обработки модулей);
  • кропотливый (производится очистка каждого элемента и замена термопасты).

Для работы потребуются крестовая и прямая отвёртки, этанол, щёточка или кисточка для чистки и пылесос.

Набор инструментов для очистки комплектующих ПК от пыли

На каждом этапе рекомендуется делать фотографии, чтобы потом с лёгкостью установить все устройства не прежние позиции. Расположение блоков отличается у различных производителей и моделей устройств, в связи с чем могут возникнуть значительные трудности.

Разборка системного блока

Производится отключение ПК от электропитания, отсоединение всех периферических устройств. В 99% случаев крышка располагается сбоку. Порядок действий следующий:

  1. Расположить корпус на боку, съёмной крышкой вверх.
  2. Открутить фиксирующие болты на задней панели.

  3. Снять крышку, медленно продвигая к панели подключения периферических устройств.

Как снять кулер

  1. Сперва откручиваются 4 или 6 болтов вентилятора. Некоторые модели крепятся с помощью защелок, которые отгибаются с использованием плоской отвёртки, а кулер оттягивается вверх. В отдельных случаях сиcтема подачи воздуха имеет монолитный корпус с радиатором, при подобном варианте можно произвести очистку только поверхностно.

  2. После того, как прибор для охлаждения снят, нужно отключить его от блока питания или материнской платы.

Как снять радиатор

Существует 2 варианта крепления радиатора – винтовой или замковый.

  • в первом случае нужно открутить 4 винтика;
  • во втором – разжать защёлки простой отвёрткой.

Если паста в просвете между процессором и охлаждающим элементом высохла, то за счёт отвердевания процессор может тоже сняться. В таком случае нужно поддеть линейкой или рейкой линию соприкосновения и разделить детали.

Снятие процессора

Процессор закреплён посредством пластикового фиксатора. На сокете освобождаются защёлки и главный элемент компьютера снимается без особых усилий. На обратной стороне блока располагаются ножки, их ни в коем случае нельзя повредить.

Снимаем процессор, освободив защёлки на сокете

Схема очистки

Шаг 1. С помощью сухой кисти и пылесоса производится удаление всей видимой пыли. Подводя шланг к угловым частям корпуса нужно аккуратно снимать пылевые частички кисточкой. При работе нужно быть аккуратным со всеми выступающими элементами, чтобы не повредить их.

С помощью сухой кисти и пылесоса производим удаление всей видимой пыли

Шаг 2. Затем удаляются остатки термопасты с процессора посредством бумажной салфетки, смоченной в спиртовом растворе. Если паста значительно окаменела допускается применение ацетона. Аналогичным образом снимаются следы термопасты с радиатора.

Удаляем остатки термопасты с процессора посредством бумажной салфетки, смоченной в спиртовом растворе

Шаг 3. Вентилятор продувается воздухом и протирается салфеткой, смоченной в спиртовом растворе. Следует быть осторожным при работе с лопастями устройства, так как они обладают наименьшей прочностью.

Вентилятор продуваем воздухом и протираем салфеткой, смоченной в спиртовом растворе

Замена термопасты

Шаг 1. Части процессора, которые были покрыты термопастой повторно ей покрываются. Масса наносится равномерно, толщина слоя не должна превышать 0,5 мм.

Наносим термопасту на процессор равномерно, толщина слоя не должна превышать 0,5 мм

Шаг 2. Паста равномерно распределяется мазком или платёжной картой

Очень важно смазать всю внешнюю площадь процессора, касающуюся радиатора. Излишки с краёв удаляются ватными шариками или бумажными салфетками

Распределяем равномерно пасту, используя платежную карту

Обратная сборка

Шаг 1. Процессор устанавливается таким образом, чтобы золотой фиксирующий уголок совпал с таким же в разъёме. Затем радиатор подводится под специальные крючки или скопы и прижимается ручкой. Он должен хорошо прилегать, не люфтить.

Устанавливаем процессор, чтобы золотой фиксирующий уголок совпал с таким же в разъёме

Радиатор подводим под специальные крючки или скопы и прижимаем ручкой

Шаг 2. Кулеры прикручиваются на прежние позиции. Производится проверка. Лопасти при правильной установке не издают потусторонних звуков. Последний этап – присоединение крышки корпуса системного блока.

Прикручиваем кулеры на прежние позиции

Дополнительный способ получения данных о писке — POST-плата

У некоторых материнских плат есть встроенный POST-плата. Только не пугайтесь. POST-плата — плата с цифровыми индикаторами, которые визуально (цифрами и буквами) показывают текущее состояние работы компьютера. Возможно на вашей материке тоже есть така плата. Откройте системный блок, включите и посмотрите — если где-то увидите меняющиеся цифры и буквы, тогда вам повезло чуть больше. Информация с этой платы даст вам более точную информацию о текущем состоянии ПК.

Эта плата (карта) может выглядеть по-разному. Вот вам несколько наглядных примеров.

Внешние POST-карты, разумеется, можно купить, но надо их еще найти, заказать, подождать доставки, оплатить. Проще и дешевле вызвать мастера для диагностики.

По мере самотестирования системы на плате будут меняться цифры и буквы. Надо дождаться момента когда они перестанут меняться, это будет означать, что какой-то из тестов завершен с ошибкой. Запомните комбинацию на табло и посмотрите её расшифровку на этой странице. Это позволит более точно определить проблему.

Что означают писки включенного компьютера

Звуковые сигналы, издаваемые динамиком ПК, могут быть:

      • короткими;
      • длинными;
      • непрерывными.

Как уже было замечено ранее, у разных производителей программного обеспечения БИОС, соответствие звуковых сигналов неполадкам в системе может отличаться, а потому, наиболее удобной и понятной формой отображения справочной информации для всех тех, кто собрался осуществлять ремонт компьютеров на дому, будут таблицы.

Однако для того, чтобы знать на какую таблицу следует ориентироваться, прежде необходимо точно определить, какой БИОС установлен именно в вашем конкретном случае.

Получить информацию о производителе и версии БИОС можно, как при помощи специализированных утилит, таких как Everest или Aida, так и просто посмотрев на экран сразу после старта компьютера, где во время загрузки и прохождения процедуры POST обязательно будет указана необходимая информация.



Для AwardБИОС:

Число коротких сигналов

Число длинных сигналов

Основная причина неполадки

1

Все в порядке, процедура самотестирования пройдена успешно

2

Незначительные ошибки, возможно, отошел шлейф или введены не совсем некорректные данные в настройках БИОС

3

Проблемы с контроллером клавиатуры

1 (с последующим выключением компьютера)

Сработала защита БИОС’а

1

1

Ошибка RAM

2

1

Неполадки видеокарты

3

1

Проблемы с клавиатурой

9

1

Ошибка чтения ПЗУ

Повторяющийся

Неполадки в блоке питания либо RAM

Повторяющийся

Неполадки в RAM

Повторяющиеся сигналы (высокая-низкая частота)

Неполадки в процессоре

Непрерывный

Неполадки блока питания

Для AMI БИОС:

Число коротких сигналов

Число длинных сигналов

Основная причина неполадки

1

Все в порядке, процедура тестирования оборудования пройдена успешно

2

Ошибка четности RAM; принтер или сканер не выключен

3

Ошибка в первом сегменте (64 КБ) RAM

4

Проблемы с системным таймером

5

Что-то не в порядке с центральным процессором

6

Проблемы с клавиатурой

7

Неполадки, связанные с материнской платой

8

Ошибка памяти видеоадаптера

9

Неверная контрольная сумма БИОС

10

При попытке записи в CMOS произошла ошибка

11

Ошибка в кэше материнской платы

1

1

Неполадки в блоке питания

1

3

Проблемы с VGA-EGA видеокартой

1

4

Нет видеокарты

1

8

Не подсоединен монитор или проблемы с видеокартой

3

Проблемы с RAM

Проблемы с центральным процессором

Непрерывный

Перегрев CPU или проблемы с блоком питания

Конечно же, не стоит забывать и о мобильных компьютерах, многие из которых в настоящий момент работают на БИОС «insyde Н2О», именно поэтому ниже будет дана расшифровка последовательностей сигналов данного БИОС’а, которая пригодиться всем тем, кто собирается осуществлять ремонт ноутбуков самостоятельно:

Для insyde Н2О:

Последовательность

Неисправность

ККК-ККД

Проблемы с доступом к регистрам DMA

ККК-КДК

Ошибка регенерации памяти

ККК-КДД

Неверная контрольная сумма БИОС

ККК-ДКК

Неполадки, связанные с памятью CMOS

ККК-ДКД

Проблемы с контроллером DMA

ККК-ДДК

Неполадки PIC-контроллера

ККК-ДДД

Неполадки связанны с контроллером клавиатуры

ККД-ККК

VGA-адаптер отсутствует или неисправен

ККД-ККД

Нет оперативной памяти

Д – длинный сигнал, К – короткий, «-» — пауза.

Однако, как правило, не все из указанных выше сигналов встречаются одинаково часто: одни являются довольно распространенными, а другие весьма редкими. Исходя из рассмотренных выше таблиц, если компьютер пищит при включении, что делать, сперва, в таком случае? – считать количество сигналов!

Пищит компьютер при включении

Некоторые пользователи сталкиваются с тем, что по какой-то причине их компьютер не может включиться, и в то же время он несколько раз или непрерывно издает звуковой сигнал при каждой попытке включить компьютер.

Если ваш компьютер пищит при запуске, скорее всего проблема связана с оборудованием внутри вашей системы, значит какое-то оборудование не работает должным образом.

Если компьютер пищит 1 раз вероятно, с вашим графическим процессором возникли проблемы.

Если компьютер пищит 2 раза: это означает, что ваша оперативная память работает не так, как должна.

Если компьютер издает сигнал 3 раза, повторяющиеся после паузы при включении компьютера, то это указывает на проблему с системной памятью.

Если ваш компьютер пищит постоянно: это означает, что что-то влияет на процессор.

Компьютер пищит 3 раза, что делать?

Если вы услышали 3 длинных сигналов, то обнаружены погрешности в работе клавиатуры. Возможно, она не подключена, или сломан разъем подключения. Попробуйте ее отсоединить, заменить на новую, или современную Bluetooth, или USB.

Компьютер пищит 3 раза, что делать:

  • Если дело обстоит с ноутбуком, то скорее всего, на приборе залипла какая-то клавиша, поэтому аппарат вас предупреждает о неисправной работе клавиатуры. Один длинный и один короткий гудок говорят о неисправности модулей материнской платы.
  • Не обязательно все сломано, и не подлежит ремонту. Попробуйте извлечь модули, почистить их при помощи мягкой щетки, освободить контакты от пыли при помощи спирта.
  • Попробуйте вставить их на место и посмотреть на работу. В большинстве случаев таких манипуляций вполне достаточно для восстановления нормальной работы устройства.

Пищит системник

Почему компьютер может пищать при включении

Для того чтобы подробно разобраться в том, почему компьютер может пищать при включении, необходимо сначала определиться с некоторыми терминами и понятиями, без знания которых, дальнейшее объяснение будет затруднительным:

  • BIOS (также БИОС) – базовая система ввода-вывода;
  • PC speaker (он же динамик ПК) – примитивное устройство для вывода звука;
  • POST – процедура тестирования аппаратных устройств при включении ПК.

Итак, с основными терминами теперь полный порядок, поэтому можно рассмотреть то, что происходит при нажатии кнопки «Power», которое приводит к запуску компьютера.

Сразу после того, как было совершено нажатие кнопки включения питания, в дело вступает БИОС, в котором имеются необходимые программы для самотестирования системы. В понятие «самотестирования» входит обнаружение и проверка на работоспособность аппаратных средств компьютера, после чего БИОС передает управление установленной на ПК операционной системе, но только в том случае, когда все в порядке.

Однако если в системе что-то не в порядке, загрузка прекращается и программа осуществляющая самотестирование выдает определенный звуковой сигнал или же сразу несколько сигналов, которые зависят как от того характера неполадки, так и производителя BIOS, об этом и пойдет речь далее.

Сигналы AMI

Если компьютер при включении пищит и не включается с версией BIOS AMI, то о характере неисправности можно судить по следующим сигналам.

1 короткий Загрузка системы осуществляется нормально, все работает исправно
2 длинных, 1 короткий Неисправный БП
2 коротких Возможные неполадки с планкой ОЗУ
3 коротких Снова неполадка с оперативной памятью. Какие-либо ее компоненты работают неправильно. Как минимум, можно снова достать планки ОЗУ, протереть их контакты спиртом (обезжирить) и поставить обратно. Если планок несколько, то нужно пытаться включать компьютер с установкой сначала одной планки, а затем с другой. Это позволит выявить неисправный модуль.
4 коротких Таймер в системе работает неправильно.
5 коротких Проблема с процессором. Самому здесь ничего не сделать. Нужно нести компьютер в ремонт. Возможно, потребуется замена ЦП
6 коротких Проблема в контроллере
7 коротких сигналов Поломка в материнской плате
8 коротких Проблема с видеопамятью
9 коротких Неисправность в прошивке БИОС
10 коротких Невозможно прочесть память CMOS. Возможна неправильна ее работа
11 коротких Проблема с кэш-памятью, которая находится на материнский плате
Длинный, 2 коротких Неисправность видеосистемы Mono-CGA
Длинный, 3 коротких Неисправность видеосистемы EGA-VGA
Длинный, 8 коротких Разъем монитора отошел либо сгорел
Непрерывный писк Поломка блока питания

В некоторых случаях никаких звуков вообще нет и при включении компьютера черный экран. Что делать в этом случае? Стоит проверить центральный процессор. Есть вероятность, что один контакт на микросхеме был изогнут. В этом случае показана замена ЦП.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
НоутИнфо
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
