Как выбрать усилитель сигнала сотовой связи (репитер)

Антенна

Антенны, которые служат для улавливания сигнала от базовой станции, делятся по своим конструктивным особенностям на несколько типов

В них важно разбираться для выбора и покупки оборудования для дома. Понять принцип работы каждой можно по названию

Наиболее мощными и качественными считаются MIMO, направленные или секторные приборы:

  • MIMO и простые;
  • уличные или внешние;
  • внутренние или комнатные;
  • встроенные или наружные;
  • всенаправленные, направленные, секторные;
  • узкополосные и широкополосные.

Обратите внимание! Не стоит ожидать от комнатных антенн большого усиления качества и скорости Интернета.

Частые заблуждения при выборе усилителей интернета

4G/LTE работает не только на частоте 2600 МГц (2500-2700 МГц), но и LTE800 и LTE1800.

При этом за пределами города практически работает только LTE800 и LTE1800! А многие продавцы продают на 2600 МГц антенну, которая актуальна только в черте города.

Пример:

«Чем больше коэффициент усиления антенны, тем лучше» А вот и нет!

Чем выше коэффициент усиления, тем уже диаграмма направленности антенны и тем сложнее точно направить антенну на базовую станцию оператора! Редко кто правильно направляет антенну с высоким коэффициентом усиления во время установки. По статистике 8 из 10 покупателей, самостоятельно установивших такую антенну, неправильно её направляют. Ведь достаточно отклонить направление антенны на 2-3 градуса и усиление будет не 27 дБ, а те же 3-5 дБ. И не забываем, что скорость интернета не от уровня сигнала зависит, а от его отношения сигнал/шум!

Пример диаграммы направленности антенны с коэффициентом усиления 16 дБ (слева — в вертикальной плоскости, справа — в горизонтальной):

Пример диаграммы направленности антенны с коэффициентом усиления 27 дБ:

В подавляющем большинстве случаев достаточно антенны с коэффициентом усиления 11-17 дБ! А как правильно ставить — рассмотрено будет ниже.

На рынке антенн с реальным коэффициентом более, чем 18 дБ не встречал.

Проверяли на практике любую антенну 20-28 дБ и все они усиливали сигнал не более чем на 18 дБ, некоторые даже менее 14 дБ! Многие недобросовестные производители кустарного типа пользуются тем, что никто не может проверить истинные характеристики антенн.

Активный усилитель 4G сигнала (репитер)

На сайтах встречаются подобные предложения:

Репитеры или активные антенные усилители 4G используются только для компенсации потерь в коаксиальном кабеле в установках для интернета, а настоящее их назначение — усиление сигнала сотовой связи 3G, 4G для мобильных телефонов. Скорость они, как правило, они уменьшают, потому что как и любое радиоэлектронное устройство имеют некий коэффициент шума, что приводит только к понижению скорости интернета. Тем более не поддерживают технологию MIMO. Иными словами, репитер стоит гораздо дороже пассивной антенны, скорость НЕ даёт выше, чем простая антенна и проработает такой усилитель не более 3-7 лет потребляя электричество. По факту такое решение актуально только, когда нужна голосовая связь и интернет, т.е. решение 2 в 1, но скорость интернета при таком решении будет уступать, нежели поставить простую антенну с роутером.

Но если у Вас есть корпоративная сим-карта с «халявным» интернетом, который можно раздавать на других пользователей интернетом, то можно рассмотреть и такой вариант — комплекты «Народный» и «Народный DUO».

А если всё таки стоит задача выбора и покупки репитера, то можно почитать тут.

Лучшие модели усилителей сигнала для интернета и сотовой связи

  1. Vegatel VT-3G (Россия). Стоимость усилителя – около 12 000 рублей. Площадь покрытия устройства – 250 кв.м. Коэффициент усиления – 30-60 дБ. Есть защита от перегрузки, не ограничено количество абонентов. Поддерживает 3G-стандарт связи UMTS-2100. Выдерживает напряжение от 90 до 264 В, диапазон частот – 2210-2170 МГц. Универсальный, с простым и понятным интерфейсом. Из минусов: отсутствует кронштейн, нужно дополнительно покупать роутер.
  1. Picocell 2500 SXA (Россия). Ориентировочная стоимость – 22 000 рублей. Репитер поддерживает формат 4G (LTE 2500). Диапазон частот 2500-2650 МГц. Коэффициент усиления 60 дБ, есть плавный ручной контроль усиления сигнала. Количество абонентов не ограничено, есть защита от перегрузки. Площадь покрытия – 500 кв.м. рекомендуемая температура эксплуатации: от -10 до +55 градусов. Из минусов пользователи отмечают высокую цену, антенны не входят в комплект.
  1. Telestone TS—GSM 1800 (Китай). Цена – около 16 000 рублей. Может работать с любым числом абонентов. Коэффициент усиления 70 дБ. Пыле- и влагозащитный корпус с защитой класса IP40. Площадь покрытия – 300 кв.м. Стандарт связи: GSM, есть защита от перегрузок. Диапазон частот: 1805-1880 МГц. Устройство компактных размеров, подходит для любого участка. Из минусов: в комплект не входят антенны и кабели, сложный монтаж.
  1. Vegatel VT2-3G/4G Led (Россия). Стоимость – 36 000 рублей. Поддерживает два популярных стандарта 3G и 4G, частотный диапазон 2100-2600 МГц. Площадь покрытия – 500 кв.м. Есть функция автоматической настройки, отключения при перегрузке. Репитер оснащен сенсорным ЖК-дисплеем, с помощью которого можно настроить гаджет вручную. Подходит для крупных объектов. Максимальный коэффициент усиления 70 дБ. Мощное и простое в эксплуатации устройство, но не без минусов: в комплекте нет антенны, высокая стоимость.
  1. РЭМО Orange 900 Plus (Россия). Стоимость – 6000 рублей. Бюджетный и компактный репитер. В комплектацию входит репитер, кабель и антенна. Площадь покрытия 200 кв.м. Коэффициент усиления: 50 дБ. Есть защита от перегрузки. Поддерживает стандарт связи GSM 900. Диапазон частот: 1705-1780 МГц. Из минусов: не самые качественные материалы (к примеру, антенна выполнена из алюминия), не подходит для очень удаленных участков и крупных предприятий.
  1. Street II Pro (Россия). Стоимость – 22 000 рублей. Усилитель не привязан к конкретному оператору связи и работает со всеми сим-картами в диапазонах 3G и LTE. Внешний сим-слот существенно облегчает установку или замену сим-карты. Устройство легко и быстро устанавливается и настраивается даже при отсутствии опыта таких работ, имеет стандартный интерфейс Ethernet (LAN) и рекомендовано для уличной установки. Усилитель может быть подключен напрямую к компьютеру или любому роутеру. Street II Pro будет оптимальным вариантом при подключении высокоскоростного интернета в ваш загородный дом или организации резервного канала связи в офисе.

После установки не забудьте протестировать качество покрытия: количество индикаторов (полосок) связи – не показатель, лучше скачать специальную программу для модема и удостовериться, как работает устройство.

Причины слабого сигнала на телефоне

Основная проблема gsm связи – относительная зависимость от прямой видимости точки доступа, называемой сотой. В том случае, если между аппаратом-приемником и центральным узлом расположены посторонние, содержащие металл конструкции, велико расстояние или сама точка находится за пределами видимости, сигнал слабеет вплоть до полного исчезновения.
Попытка выловить сигнал станции

Качество разговора не ухудшается по причине способа передачи. Максимум, что случится – на крайней чувствительности приемника и передатчика могут возникнуть паузы в трансляции звука.

Все дело в цифре. Уже давно для связи не используются аналоговые сигналы. В мобильном телефонном аппарате или устройстве–посреднике голос преобразуется в цифровые сигналы, которые и отправляются по радиоэфиру. Приемник их расшифровывает и воспроизводит обычный звук. Так как подобный принцип обеспечивает лучшую защищенность от помех – в аппарате всегда слышен чистый звук без примеси посторонних шумов.

При плохом качестве связи пакеты, содержащие данные, теряются, из-за чего происходит их повторная передача. Вот в эти моменты, при слишком высокой частоте потерь и возникают паузы в разговоре. Или же, в крайнем случае, происходит полный разрыв контакта с центральной связывающей точкой.

Все дело в самой основе соединения соты и абонентского аппарата – радиосвязи на частотах 800, 900, 1800, 2100, 2600 МГц. Чем меньше это значение, тем на большую площадь происходит распространение сигнала, но тем медленнее скорость работы.

Развитие связи и скоростей сотовой связи

Другими словами, проблемы не зависят от расстояния абонентов друг от друга. На них влияет только местонахождение одного из них, или обоих, относительно своих сот. Между собой центральные узлы связаны на основе других физических принципов, и потерь при взаимных коммуникациях практически никогда не происходит. Соты соединяются в общую сеть за счет оптический кабелей, проводных линий или спутников.

Для решения проблемы расстояний, между абонентом станции связи и ей самой, используются ретрансляторы и усиливающий сигнал антенны.

Определение частоты репитера с помощью iPhone

Сначала надо определить в каком стандарте связи телефон находится в точке неуверенного приёма.

  • E, G – это 2G;
  • H, H+ — это 3G;
  • LTE – это 4G.

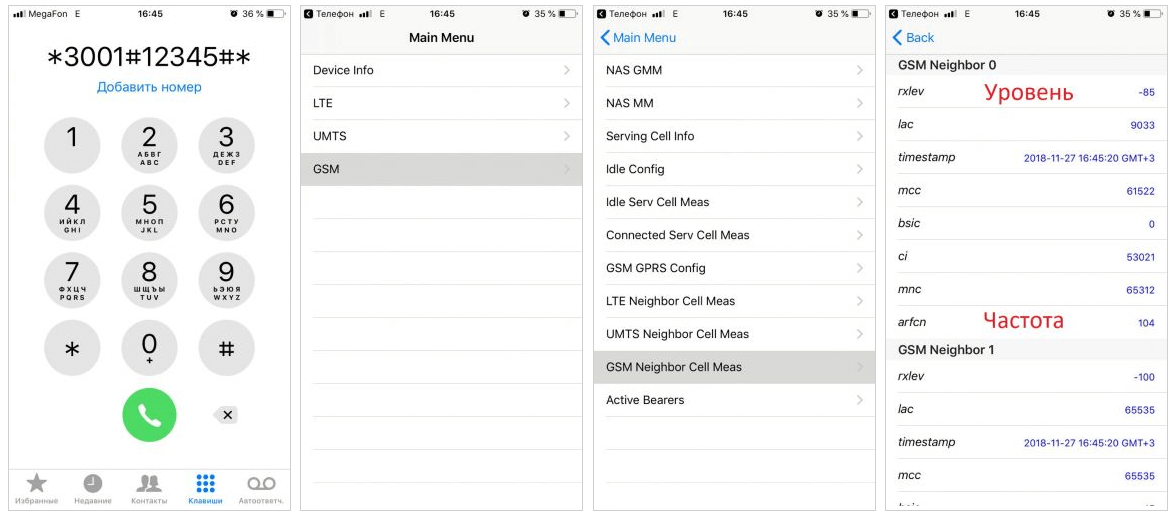

Далее заходим в меню, если у вас 2G:

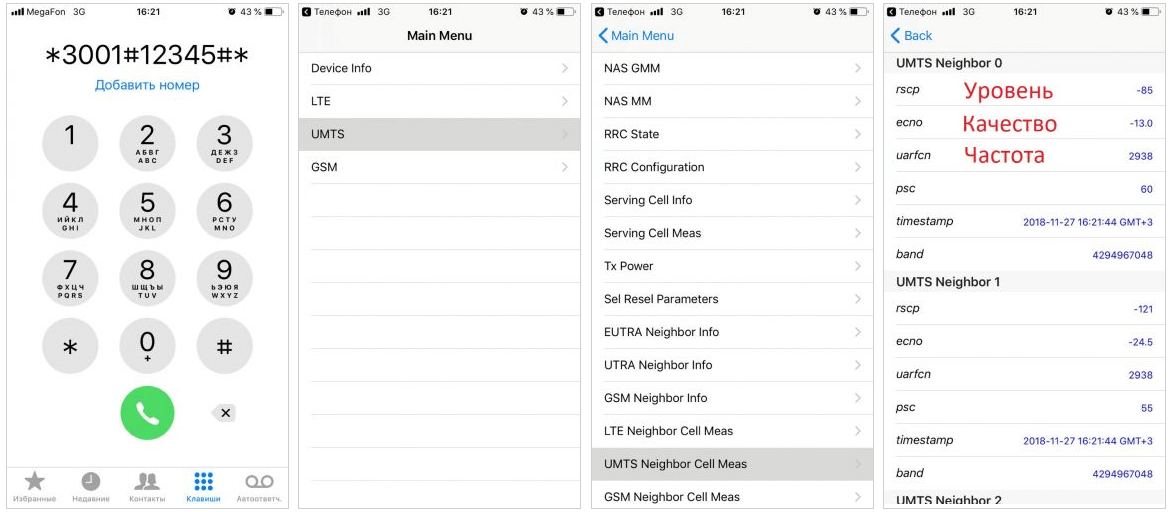

Если у вас 3G:

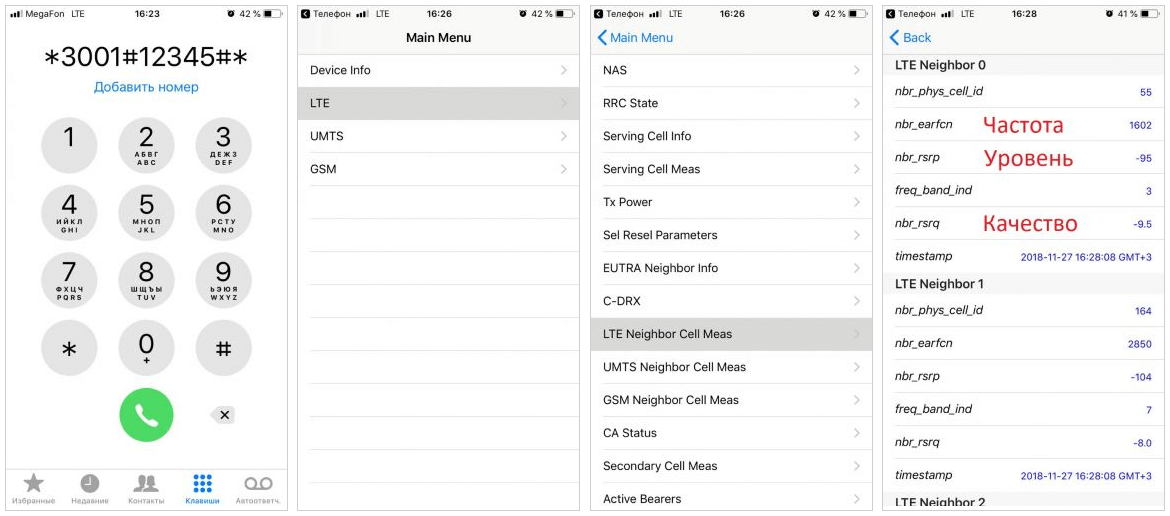

Если у вас 4G:

ARFCN – это табличное значение, по которому определяется частотный диапазон в МГц.

Но если задача стоит усилить стандарт связи, даже которого нет в помещении, то перед покупкой и установкой репитера необходимо убедиться в наличии этого стандарта на улице перед зданием, и определить на какой частоте он работает.

Преимущества усиления сигнала сотовой связи с помощью репитера:

  1. Может усиливать сразу нескольких операторов, даже всех;
  2. Не надо платить абонентскую плату;
  3. Репитер усиливает голосовую связь и интернет.

Недостатки репитеров:

  1. Непросто подобрать модель;
  2. Тяжелее установить, чем антенну для роутера, особенно если нам надо усилить сразу нескольких операторов;
  3. Стоимость — начинается от 8000 рублей и до ….

P.S.

В некоторых случаях, когда загородный дом находится, например, в густом лесу и сигнал от базовых станций крайне слабый, то приходится устанавливать и репитер, и роутер. Но чтобы точно определить какое решение Вам подойдёт, необходимо будет провести измерения, по которым технический специалист может дать совет удаленно по телефону.

Уличная 4G антенна со встроенным модемом или роутером

Некоторые уличные модели бывают с модемами или роутерами, поэтому стоит разобрать оба типа этих антенн.

Антенна с модемом

В корпусе этой антенны размещается 4G модем, подключенный к антенне с помощью специальных разъемов. Правда для подключения устройства к ПК нужен длинный USB-провод, который по длине ограничен 10 м. Если кабель плохого качества, то даже и при длине 3 м устройство будет периодически пропадать (отваливаться).

Плюсы и минусы

Подходит для всех сотовых операторов
Гибкий кабель
Доступная цена

Модем нестабильно работает при длине USB кабеля 5 м и более
Чтобы поменять симку в модеме необходимо разбирать корпус антенны
Недобросовестные продавцы могут установить в антенну 3G модем, поэтому быстрого интернета не будет.

Также нужно помнить, что в уличной среде устройство может быстро сломаться из-за попадания конденсата.

Антенны с роутером и модемом

Внутри этой антенны размещается роутер с модемом, который питается по технологии POE (по витой паре). Такая антенна очень удобная, потому что для ее подключения нужен кабель «витая пара», который по длине может быть до 100м.

Но роутер ещё больше чувствителен к погоде, потому что он сильно нагревается в процессе работы. Летом он может нагреваться внутри замкнутого (непроветриваемого) корпуса антенны до 60С и более.

Плюсы и минусы

Кабель длиной до 100 м.
Можно с помощью антенны раздавать интернет на несколько устройств

Такое оборудование не долго работает. Средняя температура роутера и модема в корпусе устройства 0 — 40С
Для смены SIM карты необходимо разбирать устройство

Конечно, продавцы уверяют, что корпус антенны герметичный и роутер сам себя обогревает зимой. В холодное время года это работает, но летом на жарком солнце устройства в герметичном корпусе антенны нагреваются до более 60 С.

Сравнение представленных моделей

Для более наглядного сравнения представленных выше моделей используем сравнительную таблицу.

Рейтинги по теме: ТОП-10 самых хороших кухонных плит: отзывы и стоимость, их преимущества и недостатки

Модель Диапазон температур (в градусах) Потребляемая мощность (Вт) Площадь покрытия (м²) Вес (кг) Цена (руб)
Vector R-610 от +5 до +50 20 300 2.5 от 13 990 до 16 880
Telestone 950 от -10 до +55 4 100-200 0.5 от 3 330 до 4 500
AnyTone AT-400 от +5 до +50 2 150 0.3 от 4 105 до 5 670
KROKS RK 1800-60 от -5 до +50 10 200 0.7 от 6 660 до 7 400
Vegatel Titan-900 PRO от -12 до +55 5 500 0.7 от 10 500 до 12 700
Titan-900 (LED) от -10 до +45 8 500 0.6 от 7 300 до 8 770
VEGATEL VT-900E-kit (дом, LED) от -20 до +50 12 350 0.6 от 10 990 до 12 900

Какие факторы важны при покупке усилителя сигнала?

Само по себе качество сотовой связи напрямую зависит от целого ряда моментов. К ним относятся мощность базовой станции оператора (наиболее сильные из них способны обеспечить стабильное соединение в радиусе порядка 100 км), кроме того, не последнюю роль играет и рельеф местности, а также разного рода препятствия, которые находятся на пути сигнала – деревья, здания, столбы и так далее. Чем большее количество абонентов будет обслуживаться одной станцией, тем слабее получится пропускная способность канала, что тоже скажется на стабильности соединения.

Усилители или репитеры могут быть однодиапазонными и мультидиапазонными. Первые обойдутся не слишком дорого, но при этом они способны поддерживать только один формат передачи сигнала или данных, второй тип стоит значительно больше, зато может поддерживать до 3 различных диапазонов, используемых мобильными операторами. Данная продукция является универсальной, потому что рассчитана на усиление как сигнала самой связи, так и передачи данных.

Обязательно при выборе устройства стоит обращать внимание на такой параметр, как мощность. Она влияет на радиус покрытия, например, для помещения, площадью порядка 50 кв.м

будет вполне достаточно изделия с показателем порядка 10 мВт. Как правило, репитер оснащается двумя тумблерами, предназначенными для регулировки мощности исходящего и входящего сигнала. Если говорить иначе – он регулирует принимающую и передающую антенны. Большинство пользователей исходящий сигнал всегда ставят на максимум, а входящий регулируют в зависимости от его интенсивности. Слишком сильным его делать не следует, так как это приведет к перегруженности самой станции.

В продаже можно встретить продукцию, рассчитанную на усиление только интернета в формате 3G. Это довольно удобная конструкция, в которой может разобраться даже неопытный пользователь, к тому же модели зачастую оснащаются модулем Wi-Fi. Тип антенны тоже важен – они могут быть панельными (другое название секторные), направленными или кольцевыми (они же собирающие). Каждая из них обладает своими преимуществами и недостатками, которые мы будем подробнее раскрывать в процессе рассмотрения моделей.

Как выбрать усилитель сигнала интернета для дачи

При выборе комплекта оборудования, стоит обращать внимание на следующие критерии:

  • Коэффициент усиления. Нормальным уровнем усиления принято считать показатели 24 дБ и выше. В отдаленной местности лучше устанавливать оборудование с высоким коэффициентом.
  • Диапазон. Усилители бывают одно-, двух- и многодиапазонные. Многодиапазонные репитеры могут быть настроены на разные частоты передачи данных. Узнать тип передающих частот можно у оператора мобильной связи.
  • Особенности монтажа. Специалисты рекомендуют устанавливать антенну как можно выше – лучше сразу выбрать подходящий тип крепления и длину кабеля.
  • Площадь покрытия. У хороших репитеров этот показатель не менее 200 кв.м.
  • Рабочий диапазон температур. Для жителей суровых регионов это чуть ли не основной показатель. Гаджет должен выдерживать и морозы, и жаркую погоду.

Пример:

Если слабый сигнал с базы

Самый простой ответ на вопрос, как усилить сигнал сотовой связи своими руками, — специальное оборудование. Однако чтобы обеспечить качество, лучше приобрести заводское изделие. Этот пассивный метод — установка GSM-антенны, ее подключают к телефону непосредственно через разъем. Такая конструкция будет успешно улавливать радиоволны, а затем без проблем передавать их на смартфон.

Для загородного дома или дачи самым практичным решением станет антенна, имеющая SMA-разъем, усиление 1-5 dBi. Ее цена — то 300 до 1000 рублей, поэтому по бюджету она ударит не слишком сильно. Крепят конструкцию на фасад либо на крышу. Но устройство будет эффективно, если местность позволяет принимать хотя бы минимальный сигнал: одного-двух делений хватит. Принцип работы антенны прост. Она принимает и передает телефону (роутеру) радиоволны, идущие от базовой станции. С ним конструкцию соединяет коаксиальный кабель (1,5-5 м), он идет в комплекте.

Минусов у способа несколько. Если нет роутера, то мобильник автоматически превращается в стационарный аппарат. Высокочастотный кабель, передающий сигналы от антенны, оснащен редким разъемом SMA, а он потребует переходника. Если кабель имеет максимальную длину, то качество сигнала будет не самым лучшим, так как он будет частично «теряться». Однако потери эти не так значительны, чтобы оказываться от этой возможности.

Система для усиления сигнала

Перед тем как вы узнаете, как усилить сигнал сотовой связи своими руками, нужно понять, какое оборудование входит в типичный комплект для усиления связи.

Для того чтобы обеспечить бесперебойную связь в удаленных местах, со слабым сигналом требуется целый комплекс приборов. В качестве примера мы разберем пользующийся большим спросом у дачников комплект для усиления сотовой связи Titan-1800 (LED), который производит отечественная компания VEGATEL.

Только установив такой комплект можно добиться высокого качества сигнала и мобильного интернета, забыв о постоянных потерях телефоном сети. В усилитель сотовой связи Titan-1800 (LED) входит всё необходимое для усиления связи:

  • антенны (уличная и комнатная);
  • репитер — ретранслятор Titan-1800;
  • коаксиальный кабель;
  • разветвитель;
  • N-разъемы.

Антенны — самый простой вариант для усиления сигнала сотовой связи. Внешние конструкции, способные гарантировать покрытие больших площадей, устанавливают на крыше или на мачте. Такое устройство принимает сигнал, идущий от базовой станции, а затем передает его по кабелю к самому усилителю, который значительно его улучшает. Внутренние антенны, естественно, работают в помещении и соединяются кабелем с репитером.

Установка такого комплекта занимает не более 1 часа. Стоит заметить, что продукция компании VEGATEL сертифицирована Минкомсвязи и имеет гарантию 1 год от производителя.

Как работает репитер?

Это электронное устройство — ретранслятор. Связь между базой сотового оператора и мобильным телефоном абонента происходит так: сигнал, который ловит внешняя антенна, по коаксиальному кабелю с разъемами поступает на репитер, являющийся усилителем и ретранслятором. После него сигнал проходит через радиочастотный кабель и (если необходимо) делители мощности, потом поступает на внутренние антенны. Они излучают его к сотовым телефонам.

При звонке абонента все происходит наоборот. Сигнал от телефона перехватывают внутренние антенны, те через кабели отправляют его в репитер. Там он усиливается, а затем следует по кабелям к внешней антенне. Она — последнее звено цепи — передает сигнал на базовую станцию оператора. Если говорить совсем просто, то система для усиления сигнала — небольшая дополнительная сота в тех местах, где качество покрытия связи оставляет желать лучшего.

В этом случае речь идет не только о том, как усилить сигнал сотовой связи своими руками. Помимо удобства и возможности беспроблемного общения система уменьшает негативное влияние электромагнитных полей, которые исходят от сотовых аппаратов. Слабый сигнал «заставляет» их рассеивать в пространство большую СВЧ-мощность, необходимую для преодоления расстояния до базовой станции. Сверхвысокочастотное излучение увеличивает утомляемость, плохо влияет на организм человека. Поэтому усилитель значительно уменьшает негативное воздействие.

Как правильно установить

Перед тем как начать пользоваться прибором его нужно правильно смонтировать. Как это сделать? Сейчас расскажем!

Антенны кругового распространения монтируют в помещениях правильной квадратной или округлой формы, на вытянутых объектах. Например, в коридорах желательно устанавливать антенны направленного радиуса действия.

Следует иметь в виду, что для правильной работы репитера требуется наличие хорошей электромагнитной развязки между внешними и внутренними антеннами, чтобы исключить эффект самовозбуждения. Что же это за эффект? Суть состоит в том, что сигнал от внешней антенны улавливается внутренней антенной, усиливается и передается далее на внешнюю, тем самым циркулируя по кругу. Как этого избежать? Установка антенн на значительном расстоянии, создание экрана с помощью строительных конструкций, использование направленных антенн и направление их в разные стороны позволит не допустить данных неприятностей.

Большинство современных репитеров имеют встроенную систему защиты от самовозбуждения, блокируя работу усилителя и сообщая о необходимости разнесения антенн.

В конце хотелось бы подвести итог. Несмотря на простоту монтажа этого оборудования, рекомендуется обращаться в специализированные организации.

Усилители для коттеджей

Основная проблема — успеть заложить кабельные трассы на стадии строительства до чистовой отделки, а в 95 % случаев об этом никто заранее не беспокоится. Приходится устанавливать систему усиления мобильной связи уже по чистовой отделке, по фасадам и по вентиляции прокладывать кабели и размещать скрытые антенны.

При расчете зоны покрытия от внутренней антенны площадь покрытия закладывается порядка 100-150 кв.м., при условии, что в соседние помещения есть дверной проем. Железобетонные перекрытия практически не пробиваются сигналом, поэтому на каждый этаж необходимо выводить как минимум одну внутреннюю антенну.

По статистике при чистовой отделке чаще всего кабель от внешней антенны спускается в котельную, где располагается репитер. А дальше внутреннюю антенну располагают внутри самой котельной или выводят на стену за ее пределы, чтоб расширить зону покрытия, так как стены сильно поглощают мощность сигнала. При этом приходится использовать усилители повышенной мощности, чтоб максимально расширить зону покрытия внутри помещения.

Труба — стандартное место для антенны.

Как приятно, когда провода проложены красиво.

Также популярный вариант размещения основного оборудования — на чердаке. Кабель до внутренних антенн прокладывается по фасаду — например, за водостоками или по вентиляции. Пример подобного решения:

Симпатичный сетап.

Оборудование можно разместить рядом с другими домашними системами.

Бывают случаи, когда удается использовать коаксиальные кабели телевизионной сети для подключения внутренних антенн в комнатах, где необходимо усилить сотовую связь. Хотя телевизионные кабели другого волнового сопротивления, на практике это все-таки дает положительный результат.

Розеток в доме много не бывает.

Выбор антенны

Внешняя антенна

Как уже говорилось, в усилителе используются две антенны – внешняя и внутренняя

При выборе первой в первую очередь обращайте внимание, из какого материала она сделана. Все-таки устройство крепится на крышу, то есть будет постоянно находиться под действием негативных внешних факторов, таких как дождь, снег, ветер и так далее

Лучшие антенны – алюминиевые. Причем они должны быть покрыты специальной краской, которая защищает изделие от коррозии и окисления.

Внутренняя антенна

С выбором внутренних антенн дела обстоят чуть сложнее. Если вы задумались о покупке усилителя еще на стадии строительства дачного дома или ремонта в квартире, то можно рассмотреть вариант с несколькими антеннами малого коэффициента усиления.

Их можно удачно спрятать под отделочные материалы, распределив антенны равномерно по всей площади помещения. Таким образом, вы получите стабильный сигнал мобильного телефона в любой точке квартиры или дачи, и при этом интерьер не «испортиться» дополнительными устройствами.

При монтаже нескольких внутренних антенн, вам понадобятся дополнительные устройства – делители мощностей.
охранной GSM сигнализации

Если же вы покупаете репитер в уже готовое помещение, то достаточно установить одну внутреннюю антенну. Но выбирать ее надо с большим коэффициентом усиления. И предстоит еще найти такое место, куда ее можно будет закрепить – так, чтобы она не портила интерьер и не слишком бросалась в глаза.

Смена оператора

Возможно, дело в самой сети оператора: вы можете находиться за пределами стабильной зоны покрытия. Откройте официальную страницу своего провайдера — на своих ресурсах операторы размещают карты покрытия для 3G и 4G. Например, если у вас МТС, перейдите на эту страницу. Посмотрите, находится ли ваш город и район в зоне стабильного сигнала.

Ознакомьтесь с картой покрытия вашего оператора — возможно, вы находитесь в слабой зоне

Если вы вне зоны или на границе, возможно, лучшим решением станет смена оператора. При выборе новой компании отталкивайтесь, опять же, от карт покрытия и главное — от отзывов абонентов.

Технологии высоких скоростей

Вернёмся к вопросу выбора между репитером и антенной с роутером, когда нужен быстрый интернет. Большая разница в наличии поддержки технологий MIMO и LTE.

Что такое LTE

LTE (Long Term Evolution) это стандарт для беспроводной мобильной связи 4-го поколения (4G). LTE не просто улучшенная версия 3G, а стандарт, работающий по другим физическим принципам. Был произведён переход от кодового разделения каналов (CDMA) к частотному (OFDMA и SC-FDMA), а также коммутация каналов перешла в коммутацию пакетов.

Но для нас важно то, что стандарт LTE обеспечивает действительно высокую скорость передачи данных 100-300 Мб/с и даже вплоть до экспериментальных 1.2 Гб/с с минимальными задержками. Правда, реальная скорость упирается в возможность оператора связи, LTE не причём. Для увеличения скорости в LTE применяется технология агрегации частот

Изначально, передача данных ведётся не на одной конкретной частоте, а в диапазоне 1.4, 3, 5, 10, 15, 20 МГц. Например, 900-910 МГц. Это делается для того, чтобы разделить частотное пространство между всеми операторами. Чем шире диапазон, тем больше скорость. Поэтому, чтобы увеличить пропускную способность применяется агрегация (объединение) частот в один канал. Например, два диапазона по 10 МГц объединяются в один широкий канал общим диапазоном в 20 МГц

Для увеличения скорости в LTE применяется технология агрегации частот. Изначально, передача данных ведётся не на одной конкретной частоте, а в диапазоне 1.4, 3, 5, 10, 15, 20 МГц. Например, 900-910 МГц. Это делается для того, чтобы разделить частотное пространство между всеми операторами. Чем шире диапазон, тем больше скорость. Поэтому, чтобы увеличить пропускную способность применяется агрегация (объединение) частот в один канал. Например, два диапазона по 10 МГц объединяются в один широкий канал общим диапазоном в 20 МГц.

Репитеры не поддерживают данную технологию, в отличии от модемов и смартфонов (не все модели).

Что дает использование MIMO

MIMO (multi input – multi output) означает многопользовательский входящий и исходящий потоки данных. Эта технология увеличивает пропускную способность беспроводной сети, когда ей пользуются одновременно несколько устройств. Суть в том, что сигнал передаётся с помощью нескольких антенн одновременно. Для поддержки MIMO, абонент также должен иметь на борту несколько антенн.

Работа многопользовательского МИМО начинается с 802.11ax, 802.11ac Wave2. Старшие стандарты, такие как 802.11b, g и n его не поддерживают. Как вы уже могли догадаться, репитеры не работают с MIMO, это прерогатива роутеров.

Технологии высоких скоростей

Вернёмся к вопросу выбора между репитером и антенной с роутером, когда нужен быстрый интернет. Большая разница в наличии поддержки технологий MIMO и LTE.

Что такое LTE

LTE (Long Term Evolution) это стандарт для беспроводной мобильной связи 4-го поколения (4G). LTE не просто улучшенная версия 3G, а стандарт, работающий по другим физическим принципам. Был произведён переход от кодового разделения каналов (CDMA) к частотному (OFDMA и SC-FDMA), а также коммутация каналов перешла в коммутацию пакетов.

Но для нас важно то, что стандарт LTE обеспечивает действительно высокую скорость передачи данных 100-300 Мб/с и даже вплоть до экспериментальных 1.2 Гб/с с минимальными задержками. Правда, реальная скорость упирается в возможность оператора связи, LTE не причём

Для увеличения скорости в LTE применяется технология агрегации частот. Изначально, передача данных ведётся не на одной конкретной частоте, а в диапазоне 1.4, 3, 5, 10, 15, 20 МГц. Например, 900-910 МГц. Это делается для того, чтобы разделить частотное пространство между всеми операторами. Чем шире диапазон, тем больше скорость. Поэтому, чтобы увеличить пропускную способность применяется агрегация (объединение) частот в один канал. Например, два диапазона по 10 МГц объединяются в один широкий канал общим диапазоном в 20 МГц.

Репитеры не поддерживают данную технологию, в отличии от модемов и смартфонов (не все модели).

Что дает использование MIMO

MIMO (multi input – multi output) означает многопользовательский входящий и исходящий потоки данных. Эта технология увеличивает пропускную способность беспроводной сети, когда ей пользуются одновременно несколько устройств. Суть в том, что сигнал передаётся с помощью нескольких антенн одновременно. Для поддержки MIMO, абонент также должен иметь на борту несколько антенн.

Работа многопользовательского МИМО начинается с 802.11ax, 802.11ac Wave2. Старшие стандарты, такие как 802.11b, g и n его не поддерживают. Как вы уже могли догадаться, репитеры не работают с MIMO, это прерогатива роутеров.

Конструкция усилителя и принцип работы

В случае с конструкцией прибора, то можно все оборудование также поделить на две группы. Первой является активная группа, в которую входят все детали усилителя, работающие от Сети. К ним относятся разъемы и сам репитер. Вторая группа — пассивная — состоит из антенны, кабеля, делителя.

Сам процесс усиления может производиться с использованием нескольких систем в зависимости от объекта. Наиболее эффективной будет та, что с наименьшей длиной кабеля. Это позволяет уменьшить потери сигнала до минимума.

Принцип работы репитера заключается в ретранслировании принимаемого сигнала, то есть он обрабатывает получаемые данные и перенаправляет их в необходимом пользователю направлении. Если это отдаваемые данные, то перенаправление идет на базовую станцию оператора, если данные получаемые, то на модем абонента.

Обратите внимание! Все эти процессы совершаются с помощью антенны, которая улавливает все сигналы.

Можно собственноручно собрать усилитель любого типа, однако рекомендуется использовать два вида антенн одновременно. В таком случае одна будет заниматься получением сигнала и отправкой его обратно на вышку, а вторая — распространять соединение с сетью в здании.

Максимальный 3G/4G

Универсальный комплект для 3G/4G интернета

22000 руб.

В корзину

Плюсы:

  1. Длина кабеля до 80 метров! Сигнал и питание подаются по одному кабелю по технологии POE.
  2. Гибкий кабель.
  3. Максимальная скорость интернета. Поддерживает технологию MIMO. Выше скорость не даст ни один другой комплект.
  4. Антенна поддерживает абсолютно все частоты от 700 до 2700 МГц и все стандарты 2G, 3G и 4G.
  5. Стабильность работы при любых температурах от -30 до +50 градусов. Заводское качество, а не подвальное производство с Митинского рынка

Минусы:

  1. 1. Неудобно менять сим карту. Собственно говоря, не факт, что понадобится делать это когда либо.
  2. 2. Пока не выявлено Возможно цена покажется не самой дешевой.

Недавно появилось обзорное видео подобного устройства:

Как правильно устанавливать антенну

Теперь обсудим один из самых главных вопросов — как правильно устанавливать антенну.

Схема такая:

Основной смысл — чем выше мы поднимем антенну, тем выше будет скорость интернета и дело даже не в уровне сигнала, а в его качестве, что по научному называется отношение сигнала к шуму и во многих программах и телефонах обозначается EcIo. Чем меньше сигнал встречает препятствий от вышки оператора сотовой связи до нашей приёмной антенны в виде соседних строений и леса, тем более качественный сигнал будет и, соответственно, скорость выше.

Обычно привожу такой пример: повесили антенну из окна — получили скорость 5 Мбит/сек, повесили на крышу — 10 Мбит, а повесили на крыше и еще подняли на мачту — 20 Мбит. При этом можно поставить антенну на крышу с коэффициентом усиления 8 дБ и получить скорость выше, чем у соседа с антенной 20 дБ за окном.

Вот так ставят халтурщики:

А так правильно:

И мы получаем вот такой результат:

88 Мбит/сек — скажу честно, это рекорд был

УСИЛИТЕЛЬ СИГНАЛА СОТОВОЙ СВЯЗИ

Итак, антенна выбрана, установлена, сигнал найден и получен — самое время подумать что делать с ним дальше. У нас есть три возможности:

  • подключить антенну непосредственно к сотовому телефону;
  • соединить ее с модемом;
  • использовать репитер GSM сигнала.

Первый вариант достаточно бредовый, я его упомянул просто потому что он есть и больше обсуждать его не буду. Теперь что касается модема. Этим способом мы получаем на даче или в загородном доме мобильный 3 или 4G интернет. Вроде бы все хорошо.

Однако, нам нужен модем с антенным разъемом. С одной стороны этот модем будет привязан к антенному кабелю, с другой стороны к компьютеру. Таким образом наш ПК (или ноутбук) оказывается на поводке. Выход есть, берем модем с WiFi. Приобретаем достаточную мобильность в перемещениях и устойчивый интернет канал.

Но если до того сотовая связь на вашей даче была неустойчива, то по телефону вы звонить все равно не сможете. Поэтому лучше решить проблему в комплексе.

Приобретаем репитер — устройство, представляющее собой сотовый и 3G усилитель, к которому с одной стороны подключается внешняя антенна, о которых мы уже говорили, а к выходу — внутренняя штыревая.

Таким образом, слабый сигнал принят, усилен и роздан в помещении вашей дачи или дома. Repeat — значит повторять. Теперь вы можете с ним делать все что угодно, как будто вышка «базы» видна вам их окна.

Приемная и излучающая антенны репитера обязательно должны быть разнесены в пространстве. При их непосредственном соседстве за счет положительной обратной связи ваш усилитель попросту «захлебнется». Это примерно то же самое что микрофон поднести к колонкам, если кто сталкивался.

Конечно, вариант этот более накладный. Модем придется приобретать отдельно, но удобства того стоят. Кроме того:

  • у вас может иметься встроенный модем, например, в планшете;
  • можно на раздачу WiFi включить ваш смартфон.

В завершение — пара практических советов.

Все оборудование для усиления сотового сигнала лучше покупать готовым комплектом. Это гарантирует вам его совместимость как по электрическим параметрам, так и по совместимости кабелей, проводов и соединителей.

Что касается конкретного производителя — не навязываюсь, но у меня успешно работает комплект от VEGATEL (это не скрытая реклама, а на самом деле так). Кстати, на момент моей покупки техническая поддержка у них присутствовала и работала неплохо.

На этой странице размещена похожая статья про усиление wifi и gsm сигнала. Рассмотрены некоторые организационные и аппаратные способы.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
НоутИнфо
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
